一.概述

防爆站房是防爆小屋的一种，是八十年代中期国际上开始流行的一项新技术。它集工业在线仪表的组合，成套，安装应用于一体，并首先在炼油，化工企业中得到广泛应用。现场分析室的规范化，专业化设计使表的现场安装，维护更加方便，并为仪表提供了良好的操作和运行环境，在工艺装置中得到了越来越多的应用。我公司生产的系列分析小屋采用强制通风正压防爆的方法，防止因内部释放可燃性气体以及外部**性环境而引起的**危险。分析小屋采用钢型结构，内外墙均为钢板，中间为隔热层。分析小屋适用于石油，化工等行业II类1区或2区场所的**性环境。

二.系统的组成

在线防爆分析室是可适用于治金，化工，纺织，炼油等行业，它足可用于I区，II区等危险场所的一种防爆工业产品，现场只要提供电，气，在线仪表即可再危险场所安全，稳定，可靠的工作，同时在分析室内执行操作的工作人员也可得到安全保障。

该系统由以下五部分组成：

A:分析室主体（双层结构，中间填由保温隔热防火材料）

B:室内危险气体浓度检测系统

C:声光报警联锁系统

D:仪表电源系统

E：共用电源系统

三.使用条件

1适用范围：

1）室内环境温度：5℃-45℃

2)环境湿度不大于95%

3)海拔高度:不超过2000M

4)分析室内温度根据内装分析仪表器的要求,采取暖气或空调措施

5)分析室引风管入口处应处于非危险区.

2安装使用条件:

1)环境温度:-20℃--40℃

2)电源:AC220﹢﹣10% 50Hz

3)大气压力：50KPa--106KPa

4)海拔高度:<2000M

5)无强烈震动

四 .结构及主要技术参数

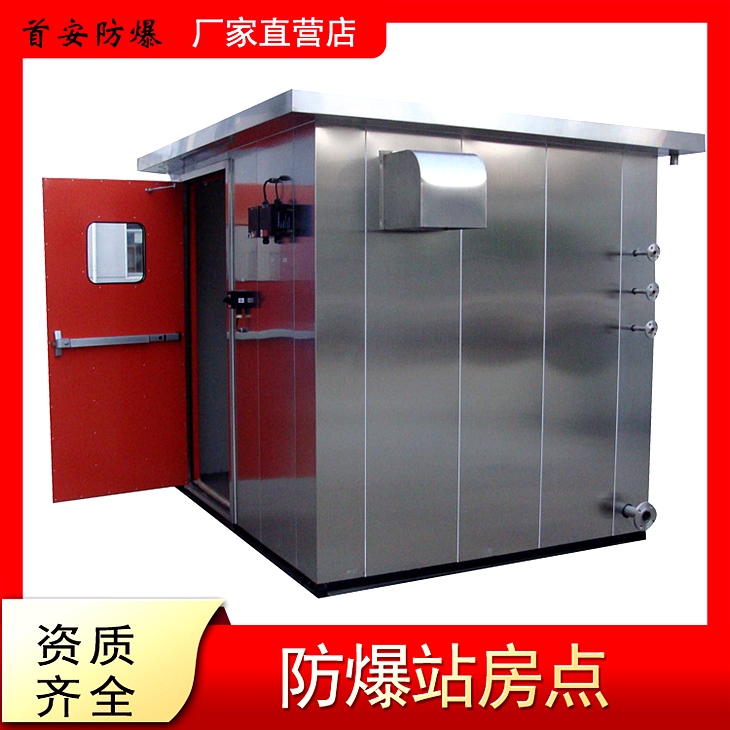

1 小屋结构形式：采用内外钢结构，将分析仪表，预处理，控制单元组装在分析室内，分析室现场就近安装。取样探头在室外减压站前安装。分析室主体采用内外钢质结构，内外均为冷扎（或不锈钢）钢板，底座采用10号钢槽，四周龙骨方钢结构，内外板均喷塑处理，中间夹层厚70MM，其间填充有阻燃，保温，隔热材料。室内安装有防爆空调，可调节室内温度。电配系统为管线系统，配有防爆配电箱。照明系统采用防爆应急日光灯。分析室内还具有通风，换气，过滤装置。单开门结构配有玻璃看窗和逃生门镜。采用特殊加工技术均达到密封性，防腐，防尘，控制温度等功能。

2 主要技术特点

全封闭系统，为现场分析创造最安全环境，整体防爆功能， 高质量的报告信号输出（DCS) 。 防尘，防水 ，防静电，防火花功能。恒温，恒湿功能。防振动功能。隔离环境污染功能。抗环境腐蚀功能，抗现场干扰。整体接地，接地电阻<4Ω

3 主要技术参数：

A:防爆等级ExdIIBT4-ExdIICT6,制作等级根据用户要求而定。

B：分析室内浓度超限（25%LEL）时 声光报警

C:电源220VAC -10% ,50HZ,20A

D:防护等级：》56

E: 内压力正常值：30-100Pa
